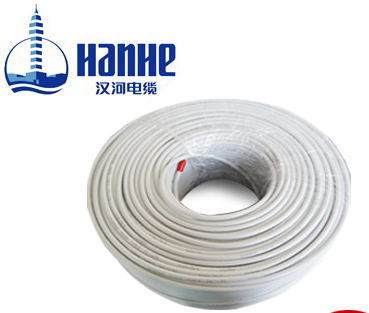

BER电缆
BER-8.7/15系列
高压动力软电缆技术条件
1电缆技术条件
1.1导体
导体采用镀锡退火软铜导体，导体应符合GB/T 3956-2008中第5种软铜导体的规定，导体外绕包半导电带。
1.2绝缘
绝缘采用乙丙橡胶，绝缘标称厚度符合表1的规定，薄点厚度应不小于标称值的90%-0.1mm。绝缘性能符合GB/T 12706.2-2008中EPR绝缘混合料要求。
绝缘挤包时同时挤包半导电导体屏蔽和可剥离绝缘屏蔽。
表1 BER-8.7/15kV技术参数表
|
规格
|
绝缘标
称厚度mm
|
绝缘后外径
±1.0mm
|
绝缘屏蔽后
近似外径mm
|
20℃时导体大
直流电阻Ω/km
|
|
1×16
|
5.5
|
19.5
|
20.2
|
1.24
|
|
规格
|
绝缘标
称厚度mm
|
绝缘后外径
±1.2mm
|
绝缘屏蔽后
近似外径mm
|
20℃时导体大
直流电阻Ω/km
|
|
1×25
|
5.0
|
18.8
|
20.3
|
0.795
|
|
1×35
|
5.0
|
20.5
|
21.8
|
0.565
|
|
1×50
|
5.0
|
21.8
|
23.5
|
0.393
|
|
1×70
|
5.0
|
23.8
|
25.5
|
0.277
|
|
1×95
|
5.0
|
25.8
|
26.7
|
0.210
|
|
1×120
|
5.0
|
27.7
|
29.1
|
0.164
|
|
1×150
|
5.0
|
29.8
|
31.1
|
0.132
|
|
1×185
|
5.0
|
31.7
|
32.8
|
0.108
|
|
1×240
|
5.0
|
33.7
|
35.1
|
0.0817
|
|
1×300
|
5.0
|
35.7
|
37.3
|
0.0654
|
|
1×400
|
5.0
|
40.7
|
42.3
|
0.0495
|
|
1×500
|
5.0
|
45.6
|
47.6
|
0.0391
|
|
1×630
|
5.0
|
50.1
|
52.1
|
0.0292
|
2电缆试验条件
2.1电缆导体20℃时直流电阻应符合GB/T 3956-2008中第5种软铜镀金属导体的规定。
2.2电缆应经受交流18kV,15分钟耐压试验不击穿；使用方将电缆安装连接后，可进行交流39kV,5分钟耐压试验，电缆应不击穿。
3电缆小允许弯曲半径为绝缘后外径的4倍。
4其他未尽事宜参照GB/T 12706.2-2008中相关规定和双方约定。
